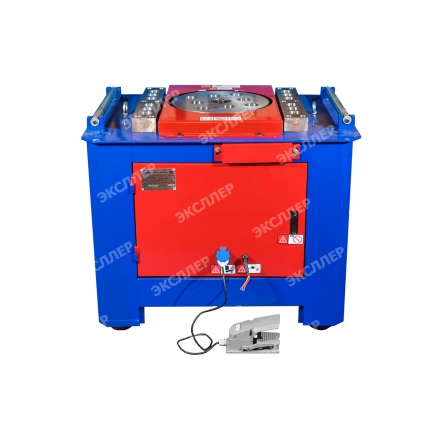

Станок для гибки арматуры Vektor GW50 с доводчиком, Vektor

Станок для гибки арматуры GW-50 с доводчиком повсеместно используются на современных высокопроизводительных предприятиях, специализирующихся на изготовлении железобетонных изделий и конструкций, таких как дорожные плиты, блоки или панели перекрытий. Помимо этого, гибщики востребованы непосредственно в строительстве – например, при создании фундаментов будущих зданий. Благодаря использованию гибщиков арматуры удается существенно сократить время производства железобетонных изделий и конструкций, а также снизить трудозатраты. При разработке представленных гибщиков арматуры, конструкторы применили множество оригинальных технологических решений. К примеру, усовершенствование системы смазки и более точная корректировка размеров позволили увеличить продолжительность работы шестерней и снизить расход смазки и масел. Повысив точность расположения шкивов, удалось добиться увеличения срока эксплуатации ремней. Основное отличие данной модели от других моделей станков VEKTOR – это наличие режима автоматической работы, в котором поворот планшайбы на заданный угол и возврат в исходное положение осуществляется однократным нажатием на педаль. Этот режим позволяет производить серию гибок на постоянный угол, сводя погрешность в определении угла гибки к минимуму и существенно уменьшая время, требуемое на работу.

Преимущества и особенности станков для гибки арматуры GW-50 с доводчиком:
• Оптимальная совместимость компонентов.
• Работа в ручном и автоматическом режиме.
• Максимальная надежность благодаря использованию высококачественных материалов.
• Небольшой объем работ по техническому обслуживанию.
• Наличие специального смотрового окна, позволяющего контролировать уровень масла в редукторе.
• Высокий уровень безопасности работы.
• Низкий уровень шума.
• Возможность использовании при низких температурах (до -20 ).
• Благодаря удачной кинематической схеме, потребляемая мощность снижена на 30%.

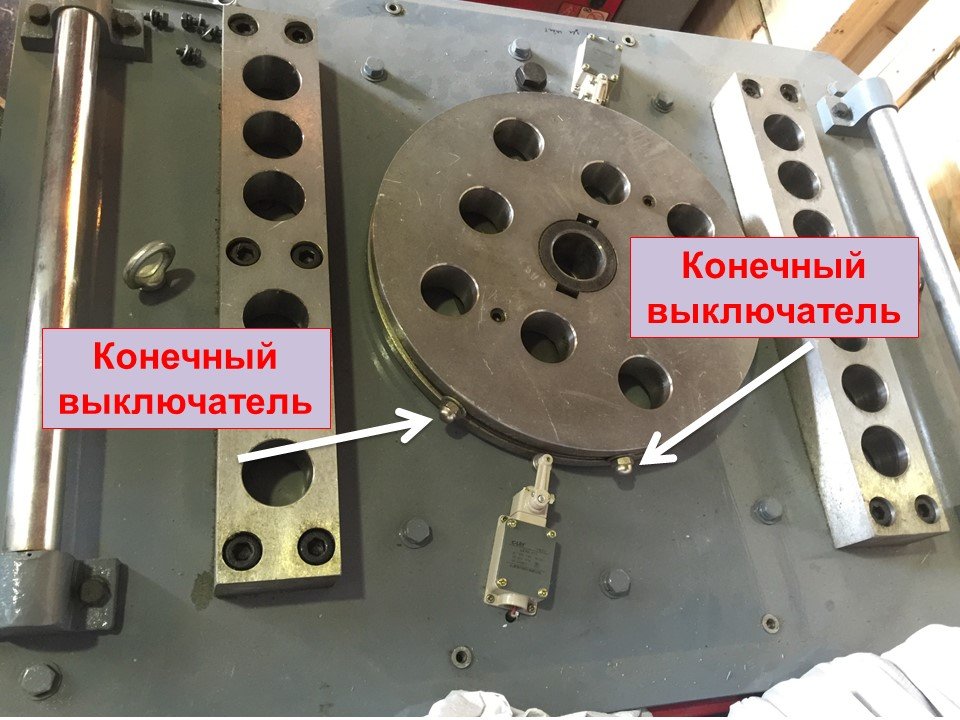

При гибке арматуры на станке GW50, оснащённым доводным механизмом, оператор имеет возможность дополнительной регулировки точного угла загиба прутка посредством перемещения конечных выключателей, расположенных вдоль ребра на планшайбе станка.



Технические характеристики

Класс арматуры ГОСТ 5781-82 и 10884-94
A-| (А240)			A-||| (А400)			А-500С			Ат 500
Кол-во прутков при единовременной гибке, шт.
1	2	3	1	2	3	1	2	3	1	2	3
Максимально допустимый диаметр арматуры, мм.
50	32	20	42	28	14	38	26	16	40	26	16

Периферийные пальцы ? мм		Центральные пальцы ? мм					Обкатные ролики ? мм
50*2шт.	45*3 шт.	45*	45*	45*	45*		50*	50*	50*	50*
50	42	60	50	42	35	48	118	109	84	74
