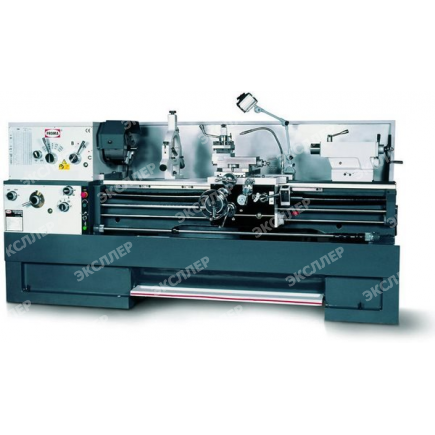

Универсальный токарный станок Proma SPF-1000PH, Proma

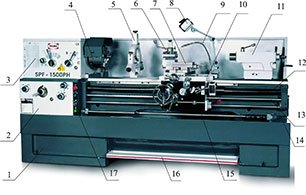

1. Основание
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Патрубок системы подачи СОЖ
10. Каретка суппорта
11. Задняя бабка
12. Кожух ходового винта
13. Ходовой вал
14. Станина
15. Фартук
16. Педаль ножного тормоза
17. Электрический блок управления

Станок состоит из:

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Напряжение 400 В
Потребляемая мощность 5500Вт
Длина обточки 1000мм
Диаметр обточки над станиной 460мм
Диаметр обточки над суппортом 275мм
Диаметр обточки над съёмной станиной 690мм
Длина съёмной станины 200 мм
Отверстие шпинделя 80мм
Конус шпинделя Мк7
Конус пиноли Мк5
Вылет пиноли 170мм
Макс. высота резцов 25мм
Диапазон оборотов шпинделя 25-1800об/мин (12ст.)
Метрическая резьба 0,5-20мм (24ст.)
Дюймовая резьба 1,5-72 ниток (61ст.)
Модульная резьба 0,25-10 (20 ст.)
Продольная подача 0,004-2,456 мм/об (122ст.)
Поперечная подача 0,016-0,982 мм/об (122ст.)
Масса 2634кг
Размеры (ДхШхВ) 2310х1000х1255мм
