Станок металлообрабатывающий Stalex M42, Stalex

Принцип работы многофункционального станка Stalex

Основой мастер-станка Stalex M42 является гидравлический пресс размещённый на осевой линий конструкции станка, усилие пресса составляет 42 тонны.

Гидравлика станка:

-в верхней части станка установлен гидравлический пресс;

-в нижней части станка размещён гидравлический бак (из которого гидравлическое масло подаётся в двухходовой цилиндр).

Рабочий стол размещён в центральной части станка. Станок имеет 4 боковые опоры на которых можно разместить более востребованные для клиента узлы станка.

Необходимый узел подводится с боковых опор и размещается по центру рабочего стола так, чтобы осевая линия гидравлического пресса совпадала с центральной частью узла.

Мастер-станок Stalex M42 обрабатывает материалы (резка, гибка, пробивка отверстий листа и полосы, резка уголка, резка профильной трубы, резка сегментов круглой трубы, гибка круглой трубы) давлением, опуская-нагнетая двухходовой цилиндр на узел станка.

Станок имеет 6 основных узлов и комплекты штампов для гибки листа и полосы, гибки круглых труб и пробивки отверстий.

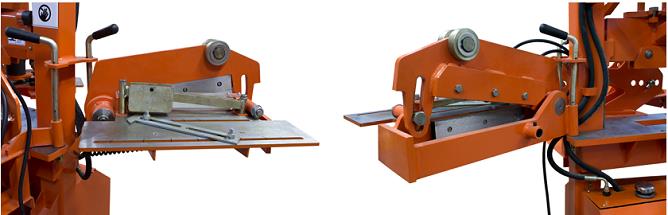

При длине резки 300мм – макс. толщина реза 9,5 мм

При длине резки 200мм – макс. толщина реза 12,7 мм

Наличие смежной линейки на рабочем столе для фиксации листа для рубки под углом.

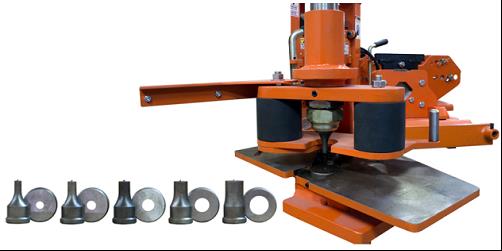

Узел перфорирования имеет 6 комплектов пробивки отверстий – Ø8; ?10; ?12; ?16; ?19; ?25мм

Пример:

пробивка отверстий ?25мм при толщине до 9,5мм

пробивка отверстий ?19мм при толщине до 12,7мм

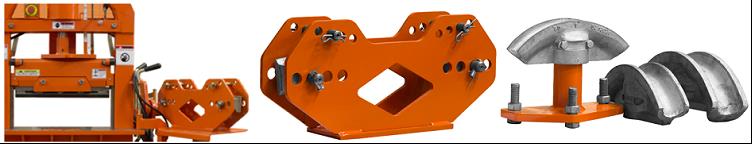

Узел гибки круглой трубы продавливает заготовки при помощи гидравлического двухходового цилиндра с тремя сменными рабочими опорами. Помимо трёх рабочих опор станок имеет две горизонтальные опоры, которые устанавливаются в отверстия для регулировки радиуса гиба.

Гибка труб круглого сечения:

½ (12,7мм); ¾ (19,05мм); 1 (25,4мм); 1 ¼ (31,75мм); 1 ? (38,1мм); 2 (50,8мм)

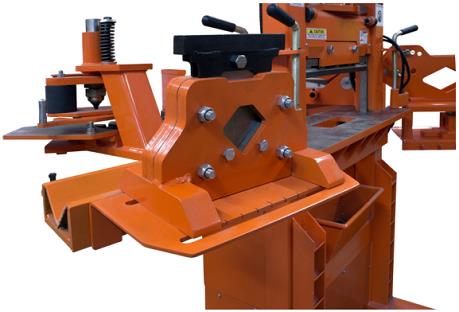

Резка профильной трубы от 12мм до 50мм, толщина стенки до 4,75мм

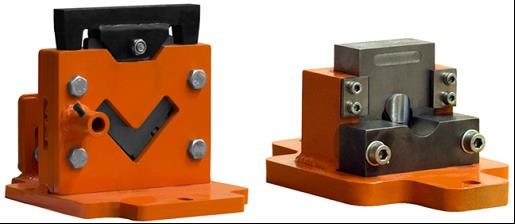

Резка уголка и резка сегментов круглой трубы

Резка стального уголка до 75х75мм, толщина стенки до 5мм

Вырубной пресс для труб до ? 25,4мм

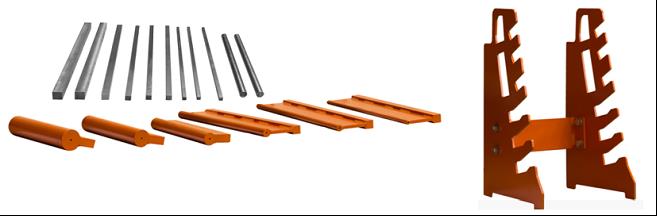

Гибка листа - длина 500мм, толщина до 20мм
