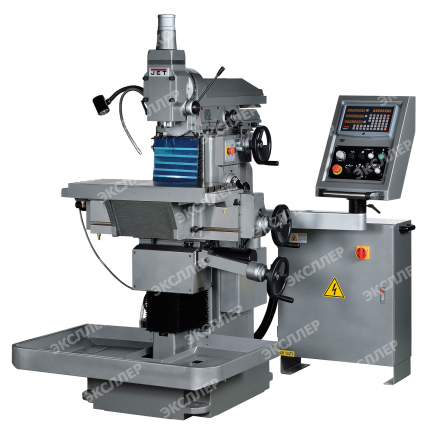

Широкоуниверсальный инструментальный фрезерный станок JET JTM-1230PF DRO 50000680T, Jet

Артикул: 50000680T

снято с
производства

Широкоуниверсальный инструментальный фрезерный станок JET JTM-1230PF DRO 50000680T

Наличие нет в наличии

Технические характеристики

Питание, В:	380
Вес, кг:	1193
Комплектация:	Оправки для фрезерования диаметром 16, 22, 27, 32 мм. Цанговый патрон с набором из 8 цанг 2-12 мм. Переходные втулки ISO40/MK-1, ISO40/MK-2, ISO40/MK-3; для свёрл. Оправка для горизонтального фрезерования. Опора для горизонтального фрезерования. Система подвода СОЖ. Лампа местного освещения. Поддон для сбора стружки. Устройство Цифровой Индикации по 3-м координатам
Конус шпинделя:	ISO-40 (DIN2080)
Частота вращения шпинделя, 12:	50 - 2000 об/мин
Ход пиноли шпинделя:	120 мм
Диапазон наклона головки:	90°, влево/вправо
Расстояние ось горизонт. шпинделя - стол:	35 - 435 мм
Расстояние ось вертик. шпинделя - стол:	90 - 435 мм
Максимальный вылет:	680 мм
Ручное перемещение консоли:	550 мм
Перемещение стола по X ручное:	360 мм
Перемещение стола по Y ручное:	200 мм
Перемещение стола по Z ручное:	345 мм
Перемещение стола по X автоматическое:	360 мм
Перемещение стола по Y автоматическое:	200 мм
Перемещение стола по Z автоматическое:	330 мм
Размер рабочего стола:	750 х 320 мм
Размер вертикального стола:	830 х 225 мм
Скорость подачи стола XxYxZ, 12:	8 - 310 мм/мин
Ускоренное перемещение стола:	430 мм/мин
Т-образный паз/расстояние, 5 (горизонтальный стол):	14 / 63 мм
Т-образный паз/расстояние, 2 (вертикальный стол):	14 / 126 мм
Максимальная нагрузка на стол:	300 кг
Мощность главного двигателя:	2,2 кВт / S1 100%
Мощность насоса СОЖ:	0,125 кВт
Мощность двигателя ускоренного перемещения:	0,55 кВт

Скачать инструкцию

Дополнительная информация

ОСОБЕННОСТИ:
-Универсальный фрезерный станок для инструментального производства
-Высокая жесткость конструкции станка
-Компактные размеры станка и удобное расположение органов управления с одной стороны
-Вертикальное и горизонтальное фрезерование
-Автоматическая подача и ускоренное перемещение стола по трем координатам
-Наклон фрезерной головки влево/вправо
-Два стола: вертикальный и горизонтальный
-Широкий рабочий стол 320 мм
-ШВП по трем осям
-Централизованная система смазки
-Встроенная система подвода СОЖ
-УЦИ (устройство цифровой индикации) по 3-м осям, цена деления 0,005 мм
-Удобный пульт управления с плавной регулировкой скорости подачи, а также быстрое перемещение по трем осям. На станке установлена система УЦИ, которая ускоряет и делает более точным процесс обработки на станке JTM-1230PF. На станке установлены ШВП по 3-м осям, что позволяет повысить точность станка, а централизованная система смазки гарантирует качественную смазку узлов станка. Вся система управления находится с одной стороны станка, оператор контролирует процесс обработки и способен моментально вносить корректировки. Станок производится в Тайване – это гарантия качественной сборки и компонентов. Гарантия на станок 2 года.
