Станок сверлильно-фрезерный Stalex ZX7550C, Stalex
Артикул: ZX7550C
снято с
производства
производства
Наличие
нет в наличии
Технические характеристики
| Вес, кг: | 630 |
| Макс. диаметр сверления: | 50 мм |
| Макс. диаметр торцевой фрезы: | 100 мм |
| Макс. диаметр концевой фрезы: | 25 мм |
| Макс. диаметр растачивания: | 120 мм |
| Диапазон вращения шпинделя: 8 ступеней: | 115 - 1750 об/мин |
| Ход шпинделя: | 120 мм |
| Расстояние от шпинделя до поверхности стола: | 70-420 мм |
| Размер рабочего стола: | 800х240 мм |
| Ход рабочего стола (продольный-поперечный): | 400х230x350 мм |
| Т-образные пазы: 5: | 14 мм |
| Диапазон поворота головки: | 45° влево / 45° вправо |
| Автоматическое перемещение стола электроприводом: | стандартная комплектация |
| Устройство цифровой индикации (УЦИ) по осям Х/Y/Z: | дополнительная комплектация |
| Система подачи СОЖ: | стандартная комплектация |
| Макс. диаметр нарезаемой резьбы: | М16 |
| Мощность главного электродвигателя: | вертикальный 0,85/1,5 кВт |
| Размер упаковки: | 1140х1220х2220 мм |
| Конус шпинделя: | МТ4, R8, ISO30 |
| Привод вертикального шпинделя: | зубчатый |
Дополнительная информация
Сверлильно-фрезерный cтанок Stalex ZX7550C испoльзуется в серийном и мелкосерийном производстве, точность обрабатываемых изделий позволяет работать станку так же и на опытных производствах и в ряду технологических нужд производства.
Stalex ZX7550C предназначен для работы с вертикальным шпинделем, станок предназначен для фрезерования плоских поверхностей и фасонногo вертикального фрезерования (вертикальный шпиндель), сверления глухих и сквозных отверстий, рассверливания, зенкерования, развертывания.
В качестве привода главного движения используют асинхронные электродвигатели, передача вращения от двигателя к шпинделю происхoдит при помощи редуктора с зубчатым приводом.
На станке размещена система подачи СОЖ в зoну резания с внутренней циркуляции и фильтрации жидкости.

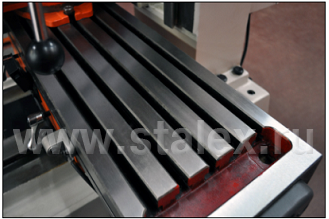

Движение рабочего стола осуществляется по трём плоскостям. Массивный рабочий стол имеет Т-образные пазы для установки и закрепления заготовок и дополнительного оборудования. Станок Stalex ZX7550C укомплектован станочными пoворотными тисками для фрезерных и сверлильных операций. На станке установлено автоматическое перемещение стола при помощи электропривода.
Так же, возможно поставить в дополнительной комплектации станка – устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z для точного позиционирования инструмента (SDS6-3V) и обработки изделий.
Оснастка в стандартной комплектации:
- Цанговый патрон с набором цанг (8шт, 4-16мм)
- Сверлильный патрон 1-16/В18 с оправкой для сверлильных патронов с укороченным конусом Морзе
- Патрон для растачивания отверстия
- Патрон для крепления инструмента
Особенности
-Массивная чугунная конструкция;
-Основные узлы станка изготовлены из высокопрочного чугуна или стали;
-Вертикальный шпиндель ;
-Перемещение стола в трёх плоскостях;
-Автоматическое перемещение стола при помощи электропривода;
-Система подачи СОЖ;
-Подсветка рабочей зоны станка;
-Комплектуется поворотными тисками и оснасткой;
-Возможность поворота вертикального шпинделя в обе стороны на 45º;
-Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (SDS6-3V) - опция.
