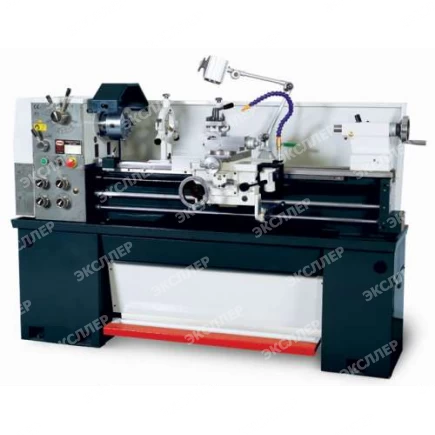

Токарно-винторезный станок SPD-1000P

Станок SPD-1000P предназначен для обработки различных деталей, которые имеют шарообразную или коническую форму. Обработка осуществляется путем постепенного обтачивания детали резцом из высокопрочной стали.

Данной станок без каких-либо сомнений можно отнести к категории универсальных, поскольку с его помощью можно выполнять огромнейший перечень токарных операций: это и обточка поверхности, и подрезка торцов, и растачивание, и нарезка резьбы, и накатка рифлений и многое другое. К слову, универсальность станка заключается еще и в том, что его без проблем можно использовать как в условиях небольшой слесарной мастерской, так и в условиях довольно крупного серийного производства.

1. Тумба
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Подвижный люнет
6. Лампа местного освещения
7. Резцедержатель
8. Верхние салазки суппорта
9. Каретка суппорта
10. Задняя бабка
11. Ходовой винт
12. Ходовой вал
13. Педаль ножного тормоза
14. Фартук

Конструктивные особенности

Основой станка являются тумбы, на которых зафиксирована станина, элементы передвижения суппорта, а также элементы передвижения задней бабки. Для возможности обработки деталей довольно большого диаметра часть станины выполнена съемной. Кроме этого для удобства работы на станке закреплена лампа освещения рабочей поверхности.

Суппорт станка включает в себя каретки, поперечные салазки (перемещаются по направляющим каретки) и поворотную часть, на которой располагаются элементы перемещения верхних салазок и держатель резца. Передвижение поперечных салазок и каретки суппорта может производиться как механическим, так и ручным способом. Что касается верхних салазок, то они перемещаются только вручную.

Коробка подач, равно как и шпиндельная бабка располагаются на конце станины, с левой ее стороны. Шпиндельная бабка включает в себя коробку изменения скоростей, в основании которой размещен и сам шпиндель, на котором закрепляется зажимной патрон. Также необходимо вспомнить об электрическом блоке управления, который располагается в самом корпусе шпиндельной бабки.

Фартук станка закреплен непосредственно на каретке. Основная задача, которую он выполняет, заключается в переводе вращающего усилия к суппорту. При этом в фартуке предусмотрен механизм блокировки, благодаря которому исключается возможное одновременное передвижение поперечных салазок и каретки. От коробки подач к фартуку движение переносится за счет ходового вала и ходового винта. Расположены эти элементы на передней части станины, и, для надежности, придерживаются опорами.

Также необходимо отметить, что в случае необходимости на каретку может быть установлен мобильный люнет. Не мобильный люнет ставится непосредственно на саму станину. И мобильный, и стационарный люнеты идут в комплекте с токарным станком spd-1000p.

Напряжение 400 В
Потребляемая мощность 1500 Вт
Длина обточки 1000мм
Диаметр обточки над станиной 358 мм
Диаметр обточки над суппортом 223 мм
Диаметр обточки над съёмной станиной 502мм
Отверстие шпинделя 38мм
Конус шпинделя Мк5
Конус пиноли Мк3
Вылет пиноли 120мм
Макс. высота резцов 16мм
Диапазон оборотов шпинделя 70-2000 об/мин (9ст.)
Метрическая резьба 0,45 — 10 мм (27 ст.)
Дюймовая резьба 2 — 40 ниток/дюйм (20ст.)
Продольная подача 0,026 — 0,491мм/об (34ст.)
Поперечная подача 0,007 — 0,133 мм/об (31ст.)
Масса 500кг
Размеры (ДхШхВ) 1815х590х1190 мм




Все подвижные детали шпиндельного узла и коробки скоростей смазываются в масляной ванне.











Токарная обточка цилиндрических поверхностей.






Нарезание резьбы.
