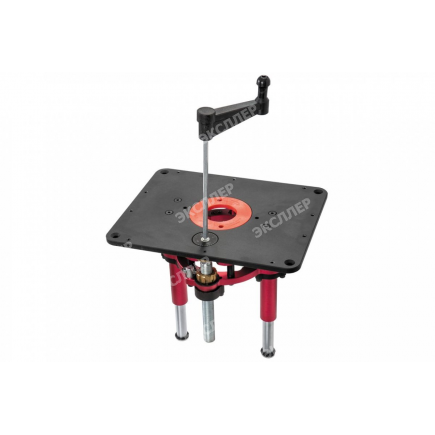

Фрезерный лифт Jet JRMLS-1 10000079, Jet

Подъем/ опускание фрезерного двигателя съемной рукояткой Угловая шкала для контроля высоты подъема Регулируемый концевой упор верхнего положения Съемная вставка-кольцо в установочную площадку Регулировочные винты для установки площадки заподлицо с поверхностью стола Крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм. Для монтажа устройства в поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты. С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм. Ходовой винт оборудован гайкой, играющей роль концевого упора; она вращается от руки, после ослабления стопорного винта. Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить на другое. Размеры монтажной пластины (ДхШхВ) 298х235х10 мм Диаметр зажима для фрезерного мотора 98-107 мм Ход шпинделя (подъем) 80 мм Диаметр отверстия стола под проставочное кольцо 98,3 мм Внешний (внутренний) диаметр проставочного кольца 98,3 (50,8) мм Длина, мм     298 Ширина, мм 235 Высота, мм 270 Масса, кг 4,8 Комплектация: Рукоятка подъема/ опускания Кольцо проставочное 50 мм со спецключом Комплект винтов и кронштейнов для крепления
